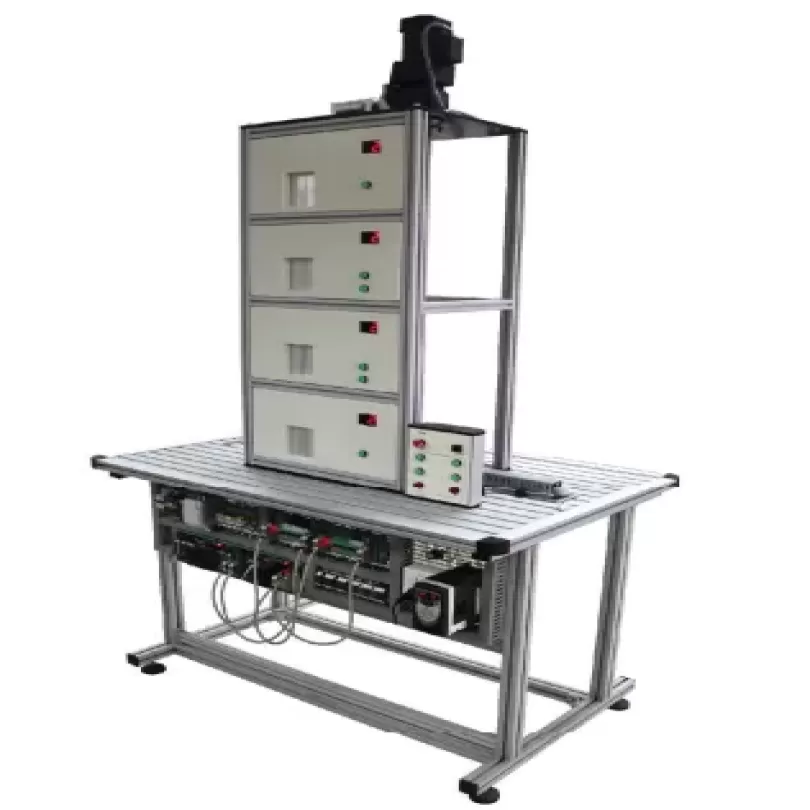

Mô hình thang máy
I. Thông số chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Sản phẩm được chứng nhận về chỉ tiêu công suất, dòng rò, cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010, đảm bảo an toàn trong quá trình vận hành và thực tập
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- Các ngõ vào ra của thiết bị chính của từng module được đưa ra cầu đấu trung gian nhằm giảm thiểu tối đa thao tác người dùng trên thiết bị chính gây hỏng hóc thiết bị.
- Phần cứng đã được tích hợp sẵn mạch truyền thông không dây để có thể mở rộng thêm các tính năng sau:
+ Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
+ Kết nối mạng Ethernet, Wifi với máy tính
+ Giao tiếp OPC server - client
+ Khả năng kết nối: Lên tới 30 bộ thực hành
+ Tự động nhận diện phần cứng: Thông qua quét Qrcode
+ Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
+ Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
+ Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
+ Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
+ Tinh năng tạo lỗi thiết bị từ xa.
+ Phân biệt, và tạo lỗi cho thiết bị trên từng bàn thực hành khác nhau
+ Các phần mềm nêu trên chưa bao gồm trong bộ thiết bị này
II. Nội dung đào tạo
+ Giúp học viên tìm hiểu về cấu tạo và nguyên lý hoạt động của các trang bị điện trong mạch điện thang máy
+ Tìm hiểu nguyên lý điều khiển thang máy trên thực tế và học cách đo kiểm phát hiện lỗi, xử lý sự cố trong mạch điều khiển.
III. Kỹ năng đạt được
1. Phân biệt được các loại thiết bị điện như atomat, contactor, khởi động từ, nút ấn
2. Hiểu được công năng của từng thiết bị điện trong mạch máy
3. Nắm được kiến thức về cấu tạo, nguyên lý hoạt động của loại thiết bị điện
4. Đọc được thông số ghi trên nhãn mác của các thiết bị như: Điện áp làm việc (U), công suất (P), dòng giới hạn của thiết bị (A), nhiệt độ làm việc (t), cấp cách điện. Từ đó chọn thiết bị hợp lý để lắp đặt.
5. Nắm được phương pháp lắp ráp, đấu nối được các thiết bị điện sử dụng trong các mạch điện
IV. Danh mục các module:
- 01 module đào tạo lắp đặt aptomat (3 pha)
- 01 module đào tạo lắp đặt aptomat (1 pha)
- 02 module đào tạo rơ le nhiệt
- 04 module đào tạo lắp đặt contactor
- 01 module đào tạo động cơ xoay chiều
- 03 module đào tạo lắp đặt công tắc (chuyển mạch 3 vị trí)
- 03 module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí)
- 04 module đào tạo lắp đặt rơ le trung gian (220V)
- 03 module đào tạo lắp đặt nút ấn (nút ấn màu xanh)
- 01 module đào tạo lắp đặt nút ấn (nút ấn màu đỏ)
- 01 module đào tạo lắp đặt nút ấn (nút dừng khẩn)
- 02 module đào tạo lắp đặt đèn báo (màu xanh)
- 01 module đào tạo lắp đặt đèn báo (màu đỏ, vàng, xanh)
- 03 module đào tạo công tắc (công tắc hành trình)
- 01 module đào tạo lắp đặt nguồn một chiều
- 01 module đào tạo lắp đặt rơ le trung gian (24V)
- 01 module đào tạo lắp đặt đồng hồ đo điện áp AC
- 03 module đào tạo lắp đặt đồng hồ đo dòng điện AC
- 01 module đào tạo lắp đặt chuyển mạch volt
- 01 module đào tạo chuyển mạch (chuyển mạch Ampere )
- 03 Module đào tạo biến dòng
- 01 Khung mô hình thang máy
- 01 bộ phụ kiện
- 02 Panel chuyên dụng cho lắp đặt điện
- 01 Bàn thực hành điện công nghiệp
III. Thông số kỹ thuật chi tiết
1. Module đào tạo lắp đặt aptomat (3 pha)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Aptomat 3 pha.
- Số cực: 3 cực.
- Dòng điện định mức: 10A.
- Dòng cắt: 6kA/400VAC.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
2. Module đào tạo lắp đặt aptomat (1 pha)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Aptomat 1 pha.
- Số cực: 2 cực.
- Dòng điện định mức: 10A.
- Dòng cắt: 6kA/400VAC.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
3. Module đào tạo rơ le nhiệt
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Rơ le nhiệt:
Dải điều chỉnh dòng bảo vệ: 2.8 ~ 4.4A.
Chế độ reset: Tự động hoặc bằng tay.
Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
4. Module đào tạo lắp đặt contactor
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp cuộn hút: 220V/50Hz.
- Dòng điện định mức: 12A
- Loại tiếp điểm: Đồng.
- Số tiếp điểm phụ: 02 tiếp điểm NO, 02 tiếp điểm NC.
- Kiểu chỉ thị trạng thái đóng cắt: Cơ khí.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
5. Module đào tạo động cơ xoay chiều
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc 2 cấp tốc độ
- Công suất: 0,75kW
- Điện áp định mức ∆/YY: 380VAC
- Tốc độ định mức ∆/YY: 1400/2800 vòng/phút
- Tần số: 50Hz
6. Module đào tạo lắp đặt công tắc (chuyển mạch 3 vị trí )
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số vị trí chuyển mạch: 03 vị trí
- Số tiếp điểm trên 1 chuyển mạch: 02 tiếp điểm NO
- Định mức tiếp điểm: 6A/240VAC hoặc 8A/24VDC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
7. Module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí )
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số vị trí chuyển mạch: 02 vị trí
- Số tiếp điểm trên 1 chuyển mạch: 01NO - 1NC
- Định mức tiếp điểm: 6A/240VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module đào tạo lắp đặt rơ le trung gian (220V)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp định mức cuộn hút: 220VAC
- Định mức tiếp điểm: 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm trên 1 rơ le: 04 tiếp điểm NO, 04 tiếp điểm NC
- Loại tiếp điểm: Đồng mạ bạc
- Kiểu chị thị trạng thái đóng cắt: Đèn Led
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. Module đào tạo lắp đặt nút ấn (nút ấn màu xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 02 Nút ấn nhả, không đèn
- Màu xanh lá cây
- Số tiếp điểm: 1NO-1NC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo lắp đặt nút ấn (nút ấn màu đỏ)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 02 Nút ấn nhả, không đèn
- Màu đỏ
- Số tiếp điểm: 1NO-1NC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
11. Module đào tạo lắp đặt nút ấn (dừng khẩn)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nút ấn dừng khẩn
- Số cặp tiếp điểm: 01 NO, 01 NC
- Định mức tiếp điểm: 6A/240VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
12. Module đào tạo lắp đặt đèn báo (màu xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 03 Đèn báo màu xanh
- Điện áp định mức: 220VAC/50Hz
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
13. Module đào tạo lắp đặt đèn báo (màu đỏ, vàng, xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Màu sắc: Đỏ,vàng, xanh
- Kích thước: Phi 16 mm
- Điện áp định mức: 220VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
14. Module đào tạo lắp đặt công tắc (công tắc hành trình)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Định mức tiếp điểm: 5A/250VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
15. Module đào tạo lắp đặt nguồn một chiều
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp đầu vào: 200 - 240VAC/50Hz
- Điện áp đầu ra: 24V
- Điện áp đầu ra: 24V/4.2A
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
16. Module đào tạo lắp đặt rơ le trung gian (24V)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp định mức cuộn hút: 24VDC
- Định mức tiếp điểm: 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm trên 1 rơ le: 04 tiếp điểm NO, 04 tiếp điểm NC
- Loại tiếp điểm: Đồng mạ bạc
- Kiểu chị thị trạng thái đóng cắt: Đèn Led
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
17. Module đào tạo lắp đặt đồng hồ đo điện áp AC
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 600VAC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
18. Module đào tạo lắp đặt đồng hồ đo dòng điện AC
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 10A AC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Đầu ra: 0 ~ 10V
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
19. Module đào tạo lắp đặt công tắc (chuyển mạch volt)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
+ Chuyển mạch có 7 vị trí: RS,ST,TR,RN,SN,TN,0.
+ Tín hiệu vào: 3 pha + N
+ Tín hiệu ra: V1, V2 sử dụng cho đồng hồ Volt
+ Giới hạn tiếp điểm: 10A/220VAC.
+ Góc chuyển chế độ: 45 độ
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
20. Module đào tạo chuyển mạch (chuyển mạch Ampere )
- Đặc tính kĩ thuật:
+ Chuyển mạch có 4 vị trí: 0,R,S,T
+ Tín hiệu vào: 3 pha- N
+ Tín hiệu ra: A1, A2 sử dụng cho đồng hồ Ampe
+ Giới hạn tiếp điểm: 10A/220VAC.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
21. Module đào tạo biến dòng
- Tỷ số biến dòng: 10/5A.
- Số đầu vào đo lường: 01 đầu
- Nguyên lý hoạt động: điện - từ trường
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
22. Khung mô hình thang máy
* Thông số kỹ thuật
- Mô phỏng thang máy 3 tầng
- Khung nhôm định hình, anot hóa bề mặt
- Mặt phíp trắng in phim
- Buồng thang
- Động cơ kéo buồng thang:
+ Điện áp: 3 pha 380V
+ Tần số: 50Hz
- Công tắc hành trình
- Cụm mặt đấu nối
23. Bộ phụ kiện thực hành
- Phụ kiện thực hành:
+ 200 vít M4x15
+ 50m Dây điện 1x0.75 mầu đỏ
+ 50m Dây điện 1x0.75 mầu đen
+ 10m Máng đi dây 25x30
- Tài liệu hướng dẫn bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn chi tiết các bài thực hành
24. Panel chuyên dụng cho lắp đặt điện
- Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa.
- Kích thước: 728x651x112 mm (DxRxC)
- Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện.
- Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray profile nhôm có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick fix) của các module
25. Bàn thực hành điện công nghiệp
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
+ Kích thước: 1493 x 760 x 25 mm (DxRxC).
+ Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
+ Kích thước: 1488 x 610 x 1705mm (DxRxC).
+ Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
+ Số tầng: 02 tầng.
+ Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
+ Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
Mô hình thang máy
I. Thông số chung
- Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
- Sản phẩm được chứng nhận về chỉ tiêu công suất, dòng rò, cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010, đảm bảo an toàn trong quá trình vận hành và thực tập
- Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
- Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
- Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
- Các ngõ vào ra của thiết bị chính của từng module được đưa ra cầu đấu trung gian nhằm giảm thiểu tối đa thao tác người dùng trên thiết bị chính gây hỏng hóc thiết bị.
- Phần cứng đã được tích hợp sẵn mạch truyền thông không dây để có thể mở rộng thêm các tính năng sau:
+ Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
+ Kết nối mạng Ethernet, Wifi với máy tính
+ Giao tiếp OPC server - client
+ Khả năng kết nối: Lên tới 30 bộ thực hành
+ Tự động nhận diện phần cứng: Thông qua quét Qrcode
+ Thực hành kéo thả, đấu nối và mô phỏng mạch điện sử dụng phần mềm Automation Studio.
+ Tương tác thiết bị trên phần mềm Automation Studio với thiết bị phần cứng thực tế thông qua OPC
+ Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế được đồng bộ lên phần mềm.
+ Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
+ Tinh năng tạo lỗi thiết bị từ xa.
+ Phân biệt, và tạo lỗi cho thiết bị trên từng bàn thực hành khác nhau
+ Các phần mềm nêu trên chưa bao gồm trong bộ thiết bị này
II. Nội dung đào tạo
+ Giúp học viên tìm hiểu về cấu tạo và nguyên lý hoạt động của các trang bị điện trong mạch điện thang máy
+ Tìm hiểu nguyên lý điều khiển thang máy trên thực tế và học cách đo kiểm phát hiện lỗi, xử lý sự cố trong mạch điều khiển.
III. Kỹ năng đạt được
1. Phân biệt được các loại thiết bị điện như atomat, contactor, khởi động từ, nút ấn
2. Hiểu được công năng của từng thiết bị điện trong mạch máy
3. Nắm được kiến thức về cấu tạo, nguyên lý hoạt động của loại thiết bị điện
4. Đọc được thông số ghi trên nhãn mác của các thiết bị như: Điện áp làm việc (U), công suất (P), dòng giới hạn của thiết bị (A), nhiệt độ làm việc (t), cấp cách điện. Từ đó chọn thiết bị hợp lý để lắp đặt.
5. Nắm được phương pháp lắp ráp, đấu nối được các thiết bị điện sử dụng trong các mạch điện
IV. Danh mục các module:
- 01 module đào tạo lắp đặt aptomat (3 pha)
- 01 module đào tạo lắp đặt aptomat (1 pha)
- 02 module đào tạo rơ le nhiệt
- 04 module đào tạo lắp đặt contactor
- 01 module đào tạo động cơ xoay chiều
- 03 module đào tạo lắp đặt công tắc (chuyển mạch 3 vị trí)
- 03 module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí)
- 04 module đào tạo lắp đặt rơ le trung gian (220V)
- 03 module đào tạo lắp đặt nút ấn (nút ấn màu xanh)
- 01 module đào tạo lắp đặt nút ấn (nút ấn màu đỏ)
- 01 module đào tạo lắp đặt nút ấn (nút dừng khẩn)
- 02 module đào tạo lắp đặt đèn báo (màu xanh)
- 01 module đào tạo lắp đặt đèn báo (màu đỏ, vàng, xanh)
- 03 module đào tạo công tắc (công tắc hành trình)
- 01 module đào tạo lắp đặt nguồn một chiều
- 01 module đào tạo lắp đặt rơ le trung gian (24V)
- 01 module đào tạo lắp đặt đồng hồ đo điện áp AC
- 03 module đào tạo lắp đặt đồng hồ đo dòng điện AC
- 01 module đào tạo lắp đặt chuyển mạch volt
- 01 module đào tạo chuyển mạch (chuyển mạch Ampere )
- 03 Module đào tạo biến dòng
- 01 Khung mô hình thang máy
- 01 bộ phụ kiện
- 02 Panel chuyên dụng cho lắp đặt điện
- 01 Bàn thực hành điện công nghiệp
III. Thông số kỹ thuật chi tiết
1. Module đào tạo lắp đặt aptomat (3 pha)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Aptomat 3 pha.
- Số cực: 3 cực.
- Dòng điện định mức: 10A.
- Dòng cắt: 6kA/400VAC.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
2. Module đào tạo lắp đặt aptomat (1 pha)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Aptomat 1 pha.
- Số cực: 2 cực.
- Dòng điện định mức: 10A.
- Dòng cắt: 6kA/400VAC.
- Tự động bảo vệ quá tải, ngắn mạch.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
3. Module đào tạo rơ le nhiệt
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Rơ le nhiệt:
Dải điều chỉnh dòng bảo vệ: 2.8 ~ 4.4A.
Chế độ reset: Tự động hoặc bằng tay.
Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
4. Module đào tạo lắp đặt contactor
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp cuộn hút: 220V/50Hz.
- Dòng điện định mức: 12A
- Loại tiếp điểm: Đồng.
- Số tiếp điểm phụ: 02 tiếp điểm NO, 02 tiếp điểm NC.
- Kiểu chỉ thị trạng thái đóng cắt: Cơ khí.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
5. Module đào tạo động cơ xoay chiều
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc 2 cấp tốc độ
- Công suất: 0,75kW
- Điện áp định mức ∆/YY: 380VAC
- Tốc độ định mức ∆/YY: 1400/2800 vòng/phút
- Tần số: 50Hz
6. Module đào tạo lắp đặt công tắc (chuyển mạch 3 vị trí )
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số vị trí chuyển mạch: 03 vị trí
- Số tiếp điểm trên 1 chuyển mạch: 02 tiếp điểm NO
- Định mức tiếp điểm: 6A/240VAC hoặc 8A/24VDC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
7. Module đào tạo lắp đặt công tắc (chuyển mạch 2 vị trí )
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Số vị trí chuyển mạch: 02 vị trí
- Số tiếp điểm trên 1 chuyển mạch: 01NO - 1NC
- Định mức tiếp điểm: 6A/240VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
8. Module đào tạo lắp đặt rơ le trung gian (220V)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp định mức cuộn hút: 220VAC
- Định mức tiếp điểm: 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm trên 1 rơ le: 04 tiếp điểm NO, 04 tiếp điểm NC
- Loại tiếp điểm: Đồng mạ bạc
- Kiểu chị thị trạng thái đóng cắt: Đèn Led
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
9. Module đào tạo lắp đặt nút ấn (nút ấn màu xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 02 Nút ấn nhả, không đèn
- Màu xanh lá cây
- Số tiếp điểm: 1NO-1NC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
10. Module đào tạo lắp đặt nút ấn (nút ấn màu đỏ)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 02 Nút ấn nhả, không đèn
- Màu đỏ
- Số tiếp điểm: 1NO-1NC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
11. Module đào tạo lắp đặt nút ấn (dừng khẩn)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Nút ấn dừng khẩn
- Số cặp tiếp điểm: 01 NO, 01 NC
- Định mức tiếp điểm: 6A/240VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
12. Module đào tạo lắp đặt đèn báo (màu xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- 03 Đèn báo màu xanh
- Điện áp định mức: 220VAC/50Hz
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
13. Module đào tạo lắp đặt đèn báo (màu đỏ, vàng, xanh)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Màu sắc: Đỏ,vàng, xanh
- Kích thước: Phi 16 mm
- Điện áp định mức: 220VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
14. Module đào tạo lắp đặt công tắc (công tắc hành trình)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Định mức tiếp điểm: 5A/250VAC
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
15. Module đào tạo lắp đặt nguồn một chiều
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp đầu vào: 200 - 240VAC/50Hz
- Điện áp đầu ra: 24V
- Điện áp đầu ra: 24V/4.2A
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
16. Module đào tạo lắp đặt rơ le trung gian (24V)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
- Điện áp định mức cuộn hút: 24VDC
- Định mức tiếp điểm: 3A/250VAC hoặc 3A/30VDC
- Số tiếp điểm trên 1 rơ le: 04 tiếp điểm NO, 04 tiếp điểm NC
- Loại tiếp điểm: Đồng mạ bạc
- Kiểu chị thị trạng thái đóng cắt: Đèn Led
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
17. Module đào tạo lắp đặt đồng hồ đo điện áp AC
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 600VAC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
18. Module đào tạo lắp đặt đồng hồ đo dòng điện AC
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Nguồn cấp: 220VAC/50Hz.
- Dải đo: 0 ~ 10A AC.
- Kiểu chỉ thị: Số (Led 7 thanh).
- Đầu ra: 0 ~ 10V
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
- Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
19. Module đào tạo lắp đặt công tắc (chuyển mạch volt)
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu Công suất và dòng điện, dòng điện rò và độ bền điện
+ Chuyển mạch có 7 vị trí: RS,ST,TR,RN,SN,TN,0.
+ Tín hiệu vào: 3 pha + N
+ Tín hiệu ra: V1, V2 sử dụng cho đồng hồ Volt
+ Giới hạn tiếp điểm: 10A/220VAC.
+ Góc chuyển chế độ: 45 độ
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
20. Module đào tạo chuyển mạch (chuyển mạch Ampere )
- Đặc tính kĩ thuật:
+ Chuyển mạch có 4 vị trí: 0,R,S,T
+ Tín hiệu vào: 3 pha- N
+ Tín hiệu ra: A1, A2 sử dụng cho đồng hồ Ampe
+ Giới hạn tiếp điểm: 10A/220VAC.
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
21. Module đào tạo biến dòng
- Tỷ số biến dòng: 10/5A.
- Số đầu vào đo lường: 01 đầu
- Nguyên lý hoạt động: điện - từ trường
- Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
"- Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)"
22. Khung mô hình thang máy
* Thông số kỹ thuật
- Mô phỏng thang máy 3 tầng
- Khung nhôm định hình, anot hóa bề mặt
- Mặt phíp trắng in phim
- Buồng thang
- Động cơ kéo buồng thang:
+ Điện áp: 3 pha 380V
+ Tần số: 50Hz
- Công tắc hành trình
- Cụm mặt đấu nối
23. Bộ phụ kiện thực hành
- Phụ kiện thực hành:
+ 200 vít M4x15
+ 50m Dây điện 1x0.75 mầu đỏ
+ 50m Dây điện 1x0.75 mầu đen
+ 10m Máng đi dây 25x30
- Tài liệu hướng dẫn bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn chi tiết các bài thực hành
24. Panel chuyên dụng cho lắp đặt điện
- Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa.
- Kích thước: 728x651x112 mm (DxRxC)
- Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện.
- Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
- Ray profile nhôm có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick fix) của các module
25. Bàn thực hành điện công nghiệp
- Kích thước: 1493 x 760 x 1705mm(DxRxC).
- Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
- Mặt bàn:
+ Kích thước: 1493 x 760 x 25 mm (DxRxC).
+ Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
- Khung đỡ mặt bàn:
+ Kích thước: 1488 x 610 x 1705mm (DxRxC).
+ Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
- Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
+ Số tầng: 02 tầng.
+ Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
+ Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
-again_400x.webp)
Bình luận
